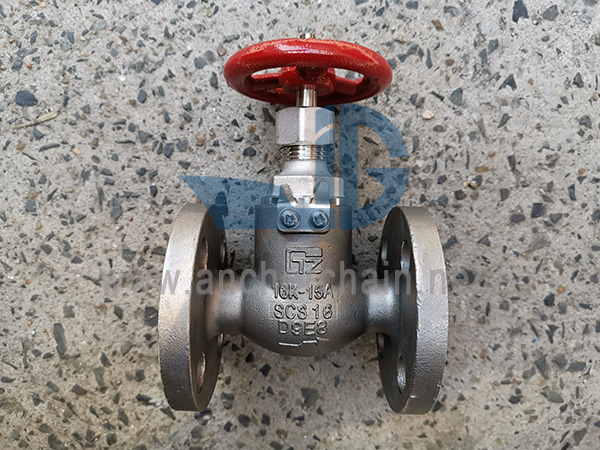

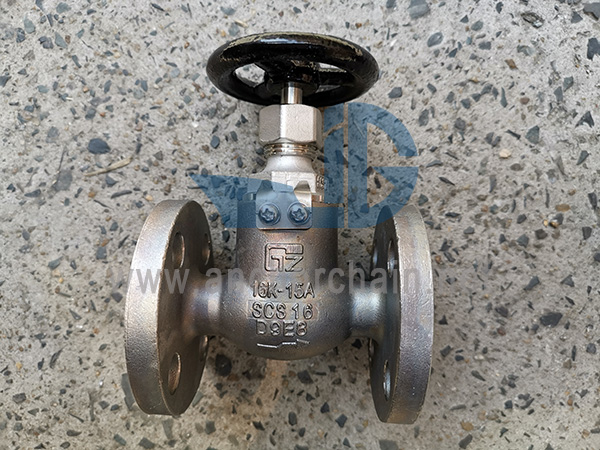

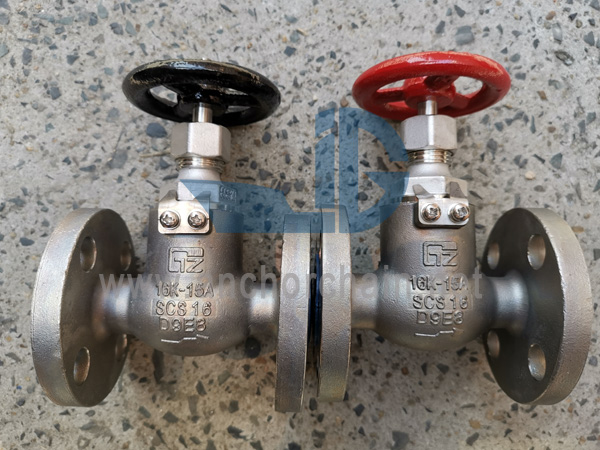

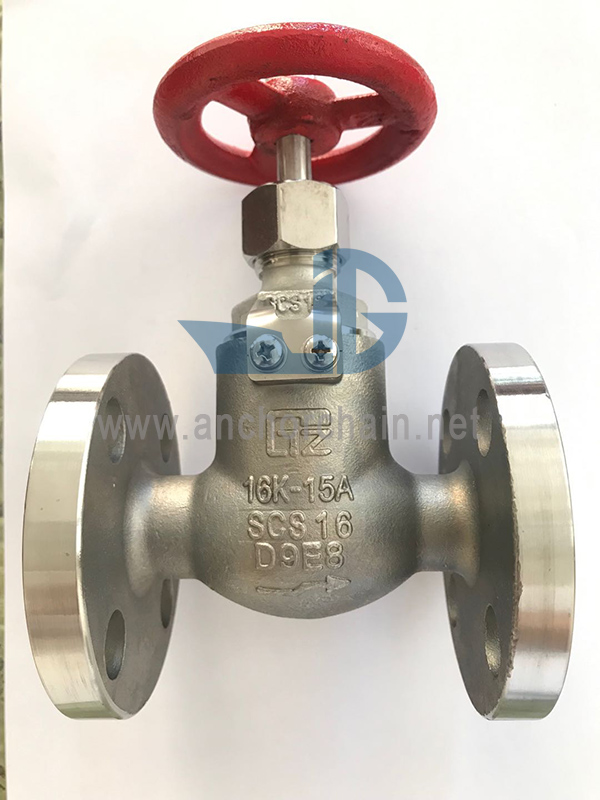

Ventili iz nerjavečega jekla JIS F 7301 5K SCS16 Pomorski ventil iz nerjavečega jekla ali zaporni ventil iz pomorske medenine lahko imenujemo kot zaporni ventil iz nerjavnega jekla/medenina.
*DN15-DN40 z vijačnim pokrovom, DN50-DN65 z vijačnim pokrovom
Glavni material:
1-telo: nerjaveče jeklo(SCS16)/SUS316L
2-disk: nerjaveče jeklo(SCS16)/SUS316L
3-steblo: nerjaveče jeklo(SCS16)/SUS316L
4-pokrov: nerjaveče jeklo(SCS16)/SUS316L
5-ročno kolo: lito železo (FC200)
Koda IMPA | Velikost | Iz oči v oči (L) | Prirobnica prem. (D) | Nagib (C) | Št. luknje za vijake | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
