Univerzalno verižno kolo s pokrivnim vodilom Univerzalno verižno kolo s pokrivnim vodilom: vodilo za vodenje kabla in spreminjanje smeri ali omejevanje njegovega izvoznega položaja ter zmanjšanje trenja med kablom in trupom, glavni vodilni vodnik za valje, zatič Rolo vodilo, odprta enota za vodilni kabel, 360 ° Vrtljiva vodila in tako naprej.
Univerzalno verižno kolo
Univerzalno verižno kolo: vodilo za vodenje kabla in spreminjanje smeri ali omejevanje njegovega izvoznega položaja ter zmanjšanje trenja med kablom in trupom, glavni valjček, zatič Rolo vodilo, odprta enota za vodilni kabel, 360° vrtenje fairlead in tako naprej.

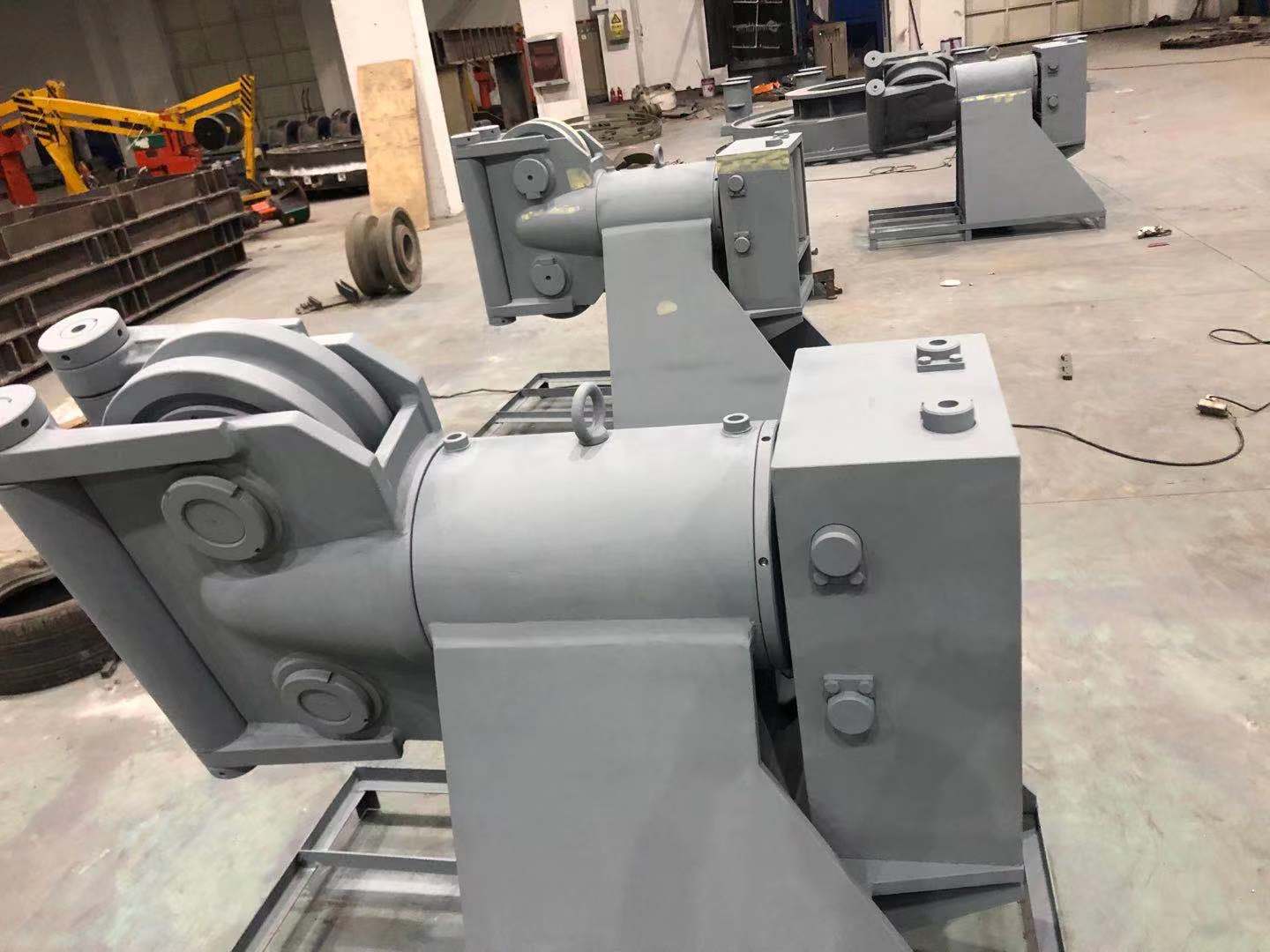

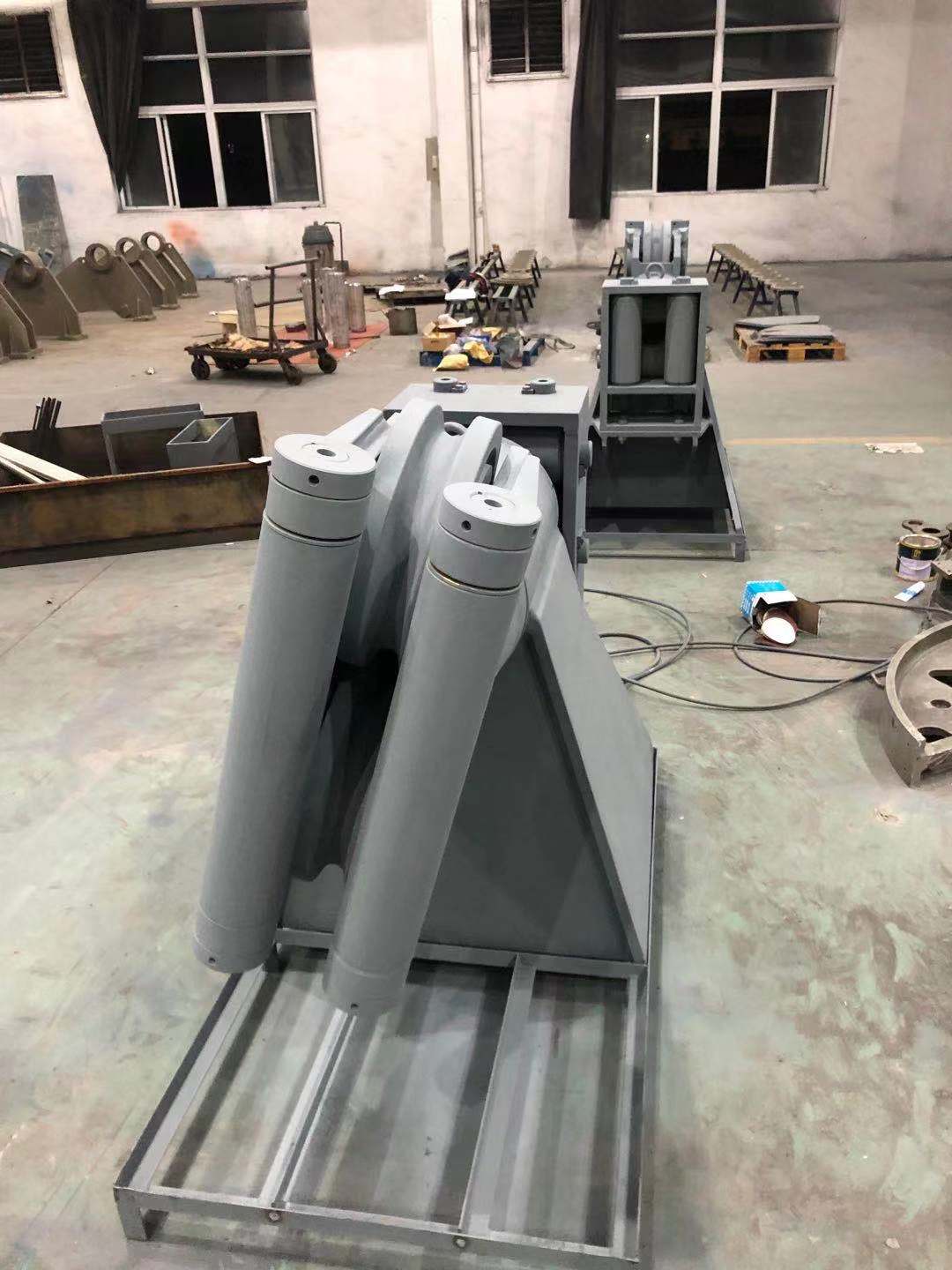

Univerzalno verižno kolo, vključno z nosilcem, glavnim cilindrom in sredstvi za vodenje kabla omenjenega glavnega cilindra, ki se lahko prosto vrtijo okoli svoje osrednje osi, nameščene na način nosilca, pri čemer je glavno cevasto telo opremljeno s skoznjo luknjo vzdolž svoje osrednje osi; naprava za vodilni kabel vključuje dve zunanji vezani plošči in rezana dva vzporedna niza škripcev, postavljenih nasproti vezanega lesa, vezanega lesa, pritrjenega navpično, nameščenega na sprednji površini glavnega valja; z uporabo glavnega cilindra in kolesa, tako da se lahko integrirana zasnova, kompaktna struktura, majhen prostor zlahka uporabljajo za majhna plovila; Medtem se lahko vodilo kabla glave valja prosto vrti okoli glavne osi, tako da zagotavlja visoko fleksibilnost, da zadovolji potrebe različnih orientacij vodila kabla, kar močno izboljša hitrost vodila, prihrani veliko opreme in delovnih virov; ohišje sprednjega dela iz vezanega lesa, tako da je kabel bolj gladek, da se izognemo jeklenemu robu zaradi poškodb zaradi trenja kabla.
|
Slika št. |
Svinčeni kolut Zaloga št. |
Premer snopa (in.) |
Standardna vsaka (ibs) |
Teža vsakega (ibs) |
Dimenzije (in.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
